網絡模塊如何制作？
準備：
網絡配線架，網線，剝線刀，單對110打線刀，扎帶。
步驟：

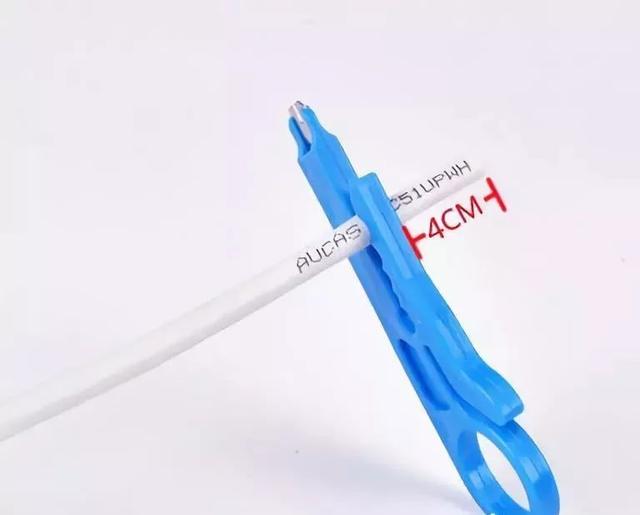

1.將網線放入剝線刀口，預留40MM長度。

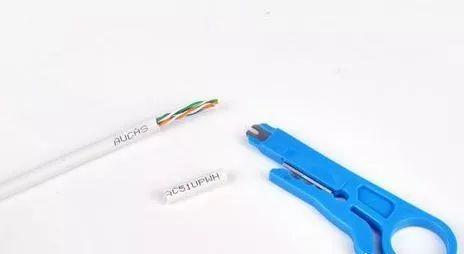

2.旋轉剝線刀剪開外皮。
3.把網線按國際常規標準線序T568B卡入打線夾。

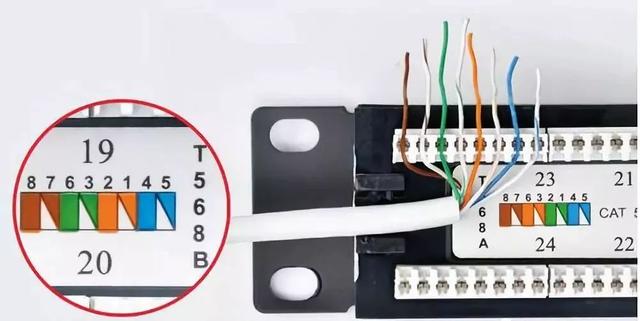

T568B線序見下圖，一般在配線架上都有標注，注意和水晶頭的B型打法是不一樣的，不要搞混。

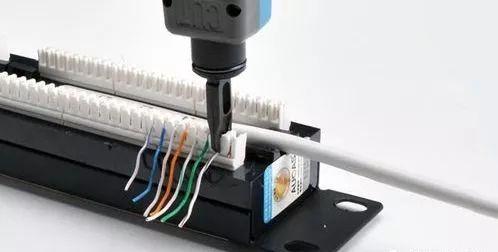

4.用打線刀把網線壓接并剪切好。

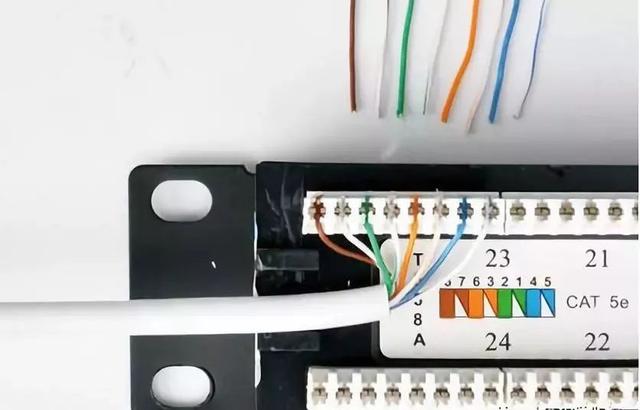

5.完成打線如圖。

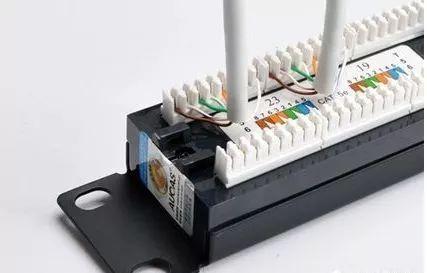

6.再按如上順序壓制好另一條網線。

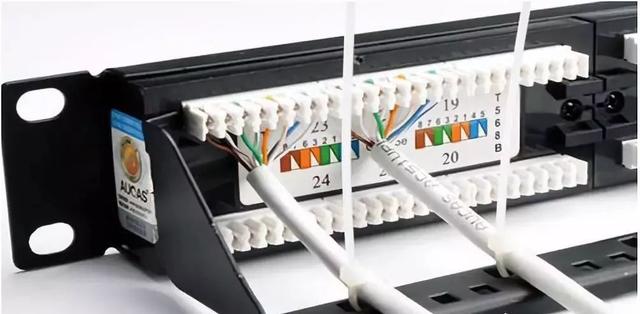

7.用扎帶把網線固定在托線架上。

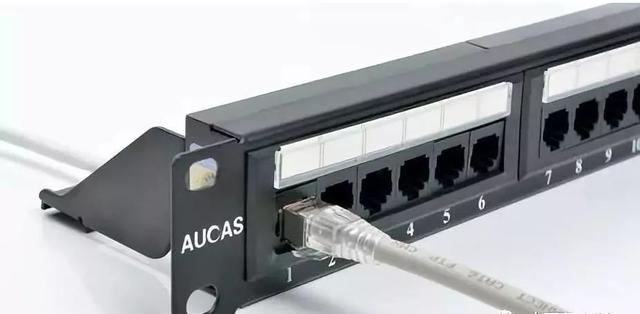

8.剪掉多余扎帶，最終效果如下圖。
